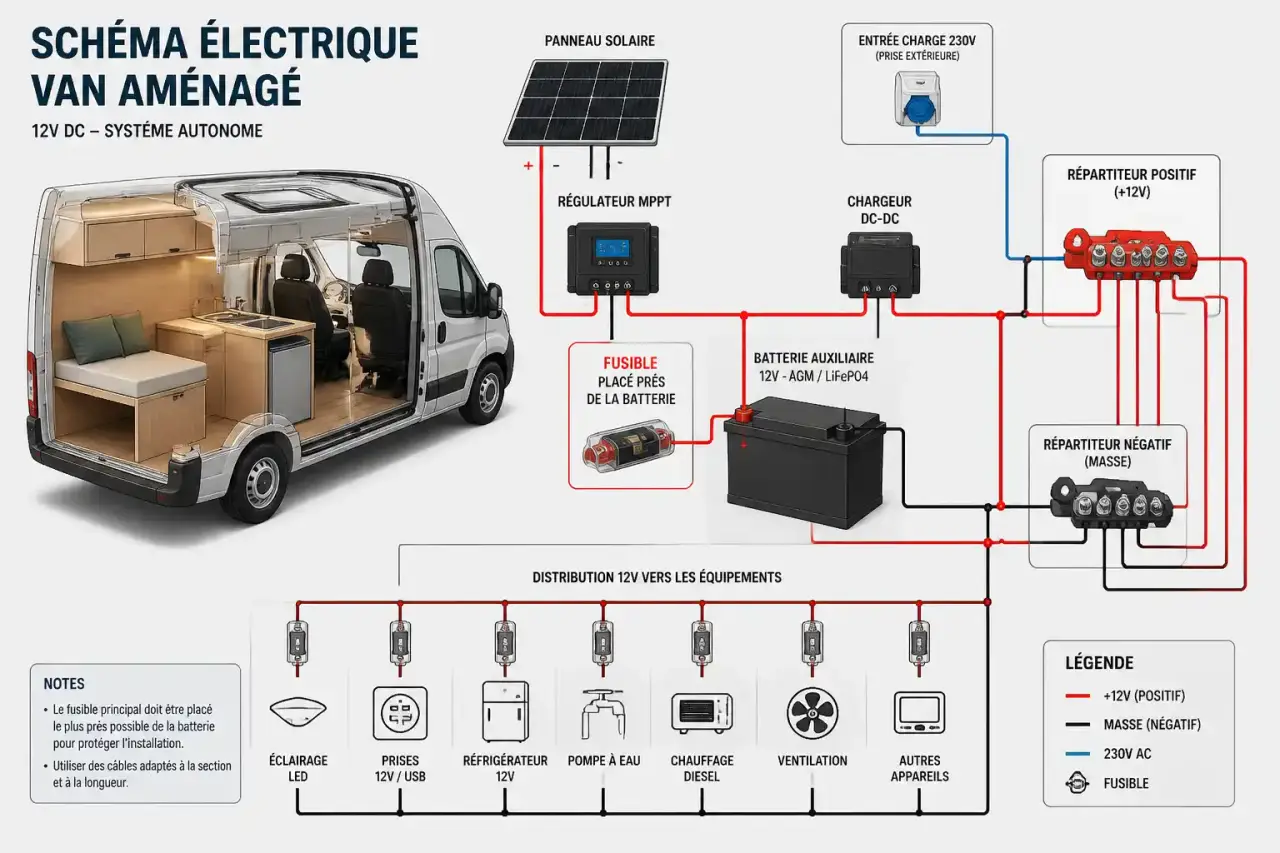

Schéma électrique de van aménagé : placez le fusible près de la batterie
Un schéma électrique de van aménagé permet de visualiser les sources de recharge, les consommations, les protections et le passage des câbles avant de percer ou de raccorder quoi que ce soit. Pour commencer simplement, partez de la batterie auxiliaire, dessinez chaque arrivée d’énergie, puis chaque départ vers les appareils 12V et, si nécessaire, vers le 230V.
Lire un schéma électrique comme un circuit d’énergie
Le principe est simple : l’énergie arrive à la batterie auxiliaire, y est stockée, puis repart vers les équipements. Un plan lisible distingue les sources de recharge, le stockage, la distribution, les consommateurs et les protections. Chaque liaison doit préciser sa polarité, sa fonction et, si possible, sa longueur. Ces informations serviront ensuite à choisir la bonne section de câble.
Calcul des intensités et des sections de câble 12 V
Estimez l’intensité appelée et la section minimale théorique d’un câble pour une installation électrique de van aménagé.
Résultats
Étapes du calcul
- Saisissez des valeurs positives pour afficher le détail.
Important : la section finale doit aussi respecter les notices des appareils, les conditions de pose, l’échauffement admissible, la longueur réelle aller-retour et la protection par fusible. Ce calcul ne recommande automatiquement ni calibre de fusible ni section commerciale normalisée.
La formule utilisée est : S = 2 × ρ × L × I / ΔUmax, avec un facteur 2 représentant l’aller-retour du câble.
Les cinq blocs à dessiner avant de choisir le matériel
Commencez par lister les équipements que vous utiliserez réellement : éclairage, pompe à eau, ventilateur, réfrigérateur à compression, prises USB, chauffage, ordinateur ou appareils 230V. Ajoutez ensuite les éléments qui structurent l’installation. Cette méthode évite d’acheter un kit surdimensionné ou de découvrir trop tard qu’il manque une sortie, un fusible ou une source de recharge adaptée.
- La batterie auxiliaire, AGM, GEL ou lithium LiFePO4, qui alimente le van à l’arrêt.
- Les sources de charge : alternateur, panneau solaire et branchement secteur.
- La distribution 12V : coupe-circuit, barrette positive, porte-fusibles et bornier de masse.
- Les appareils, chacun représenté par un départ dédié.
- Le réseau 230V, séparé dans sa logique, avec prise extérieure P17, protections et prises Schuko si vous en prévoyez.
Le bon ordre de lecture
Sur le papier, suivez toujours le courant depuis sa source. Le panneau solaire passe par un régulateur MPPT avant d’atteindre la batterie. L’alternateur passe par un coupleur/séparateur ou, plus souvent sur une installation moderne, par un chargeur DC/DC. Le secteur alimente un chargeur 230V vers 12V. Après la batterie, les départs 12V traversent leurs fusibles avant d’atteindre les équipements. Cette lecture réduit le risque de raccordement improvisé.
Regroupez la batterie, le coupe-circuit, les fusibles et les répartiteurs dans une zone accessible. Vous pourrez ainsi contrôler les connexions, effectuer un serrage périodique et intervenir plus facilement en cas de panne. Installer un convertisseur puissant, des prises et plusieurs accessoires sur une distribution insuffisante concentre les contraintes sur les câbles, les cosses et les connexions, sans améliorer l’autonomie.
Trois architectures selon votre usage du van
Il n’existe pas de schéma universel. Plusieurs architectures sont possibles, selon les habitudes de voyage et les appareils utilisés. La meilleure couvre vos besoins avec le moins de composants inutiles. Le tableau suivant fournit une base avant la personnalisation de l’installation.
| Configuration | Éléments principaux | Usage adapté |
|---|---|---|
| 12V essentiel | Batterie auxiliaire, coupe-circuit, porte-fusibles, distribution 12V | Week-ends, éclairage, eau, USB et petits appareils |
| 12V + solaire | Base 12V, panneau solaire, régulateur MPPT | Stationnements prolongés et recherche d’autonomie |
| Multi-recharge + 230V | Base 12V, DC/DC, solaire, chargeur secteur, réseau 230V et éventuellement convertisseur | Voyages fréquents, télétravail, équipements plus exigeants |
Le 12V simple : une base fiable et évolutive
Un circuit 12V alimente efficacement les usages courants sans convertir l’énergie. La batterie auxiliaire est reliée à un coupe-circuit général, puis à une protection principale placée près de son pôle positif. Une barrette positive répartit ensuite les départs protégés vers le réfrigérateur, les lumières, la pompe et les prises USB. Les retours négatifs rejoignent un bornier de masse relié à la borne négative de la batterie.
Gardez des emplacements libres sur le porte-fusibles. Un ventilateur ou une seconde pompe peuvent être ajoutés plus tard, et une distribution déjà saturée compliquera toute évolution. Cette réserve doit apparaître sur le schéma dès la conception.
Solaire, alternateur et secteur : des recharges complémentaires
Le solaire est utile à l’arrêt, mais sa production varie avec l’ensoleillement et la saison. L’alternateur recharge la batterie en roulant. Un chargeur DC/DC contrôle cette charge et convient particulièrement lorsque la batterie auxiliaire demande un profil spécifique. Un coupleur/séparateur peut répondre à des besoins plus simples, mais il ne remplace pas systématiquement un DC/DC.
Le branchement au camping ou à domicile passe par une prise P17 et un chargeur AC/DC qui recharge la batterie auxiliaire depuis le 230V. Sur le schéma, représentez séparément chaque source de recharge jusqu’à la batterie. Vous visualiserez ainsi leur rôle et les équipements associés.
Ajouter du 230V sans confondre chargeur et convertisseur
Le 230V peut entrer dans le van depuis le secteur ou être produit à partir du 12V. Ces deux fonctions sont différentes. Les représenter séparément sur le schéma évite de croire qu’une prise murale sera alimentée à l’arrêt simplement parce qu’un chargeur est installé.
Le chargeur recharge, le convertisseur alimente
Le chargeur 230V vers 12V utilise le secteur extérieur pour recharger la batterie. Le convertisseur 12V vers 230V fait l’inverse : il permet d’alimenter certains appareils en 230V depuis la batterie. Un modèle pur sinus est préférable pour des appareils sensibles.
Un convertisseur augmente les appels de courant côté 12V. Choisissez-le selon la puissance réellement nécessaire, installez-le près de la batterie et raccordez-le avec des câbles et des protections adaptés. Son circuit doit apparaître clairement sur le plan, avec son alimentation 12V et les sorties 230V concernées.
Un réseau 230V doit rester identifiable
Sur votre plan, dessinez l’arrivée P17, le disjoncteur différentiel, les protections des circuits et les prises 230V. Ajoutez le chargeur de batterie et, s’il est présent, le convertisseur avec son éventuel système de bascule. Ne mélangez jamais visuellement les conducteurs 12V et 230V.
Prévoyez des cheminements distincts, des gaines adaptées et des boîtiers accessibles. En cas de doute sur le raccordement secteur, faites contrôler le montage par un professionnel compétent. La séparation doit être lisible sur le schéma avant même la pose des câbles.
Fusibles, sections et masse : les détails qui sécurisent le montage
La protection ne sert pas uniquement à préserver l’appareil. Elle protège surtout le câble contre l’échauffement en cas de défaut. Le fusible doit donc être dimensionné selon le câble et placé au plus près de la source capable de fournir un fort courant, notamment la batterie auxiliaire. Chaque départ de distribution reçoit son propre fusible.
Choisir la section en fonction de l’intensité et de la distance
La section de câble dépend de l’intensité transportée, de la longueur aller-retour et de la chute de tension acceptable. À titre de repère, des départs légers peuvent se situer entre 1,5 et 2,5 mm², des liaisons plus sollicitées entre 4 et 6 mm², tandis que les gros consommateurs et les liaisons batterie peuvent nécessiter 16 à 35 mm², voire 25 à 50 mm² selon l’installation.
Ces plages ne remplacent pas un calcul. Vérifiez toujours la notice des appareils et les caractéristiques des protections choisies. Une section adaptée à une courte liaison peut devenir insuffisante lorsque la distance augmente, même si la puissance de l’appareil reste identique.
Les erreurs à éliminer du schéma avant le montage
- Raccorder un appareil directement à la batterie sans fusible dédié.
- Installer un fusible loin de la batterie sur un câble non protégé.
- Choisir une section uniquement selon la puissance, sans tenir compte de la distance.
- Utiliser la carrosserie comme retour de masse sans stratégie claire ni connexions fiables.
- Prévoir un convertisseur sans calculer son courant côté 12V.
- Enfermer les composants dans un meuble sans accès aux fusibles, aux borniers et aux ventilations nécessaires.
Passer du dessin à une installation vérifiable et évolutive
Avant d’acheter, transformez le schéma en liste de matériel. Pour chaque élément, notez l’appareil, sa puissance ou son intensité, la longueur de câble, la section prévue, le fusible, la connectique et l’emplacement. Ajoutez les réserves utiles : un emplacement de porte-fusible, une gaine vide vers le toit pour un futur panneau solaire ou un passage supplémentaire vers le coffre technique.
Pour un dossier VASP ou une installation destinée à être contrôlée, conservez les notices, les références des équipements, les schémas de raccordement des fabricants et les photos des étapes cachées avant la fermeture des parois. Le schéma final doit correspondre au montage réel. Toute modification de batterie, de chargeur, de convertisseur ou de protection doit y être reportée.
Si vous optez pour un kit électrique, vérifiez que son schéma correspond à votre batterie, à vos sources de recharge et à vos consommateurs. Un ensemble préassemblé ne convient pas automatiquement à tous les vans. Cette vérification permet de conserver une installation lisible, accessible et capable d’évoluer avec vos usages.
